普雨科技(苏州)有限公司

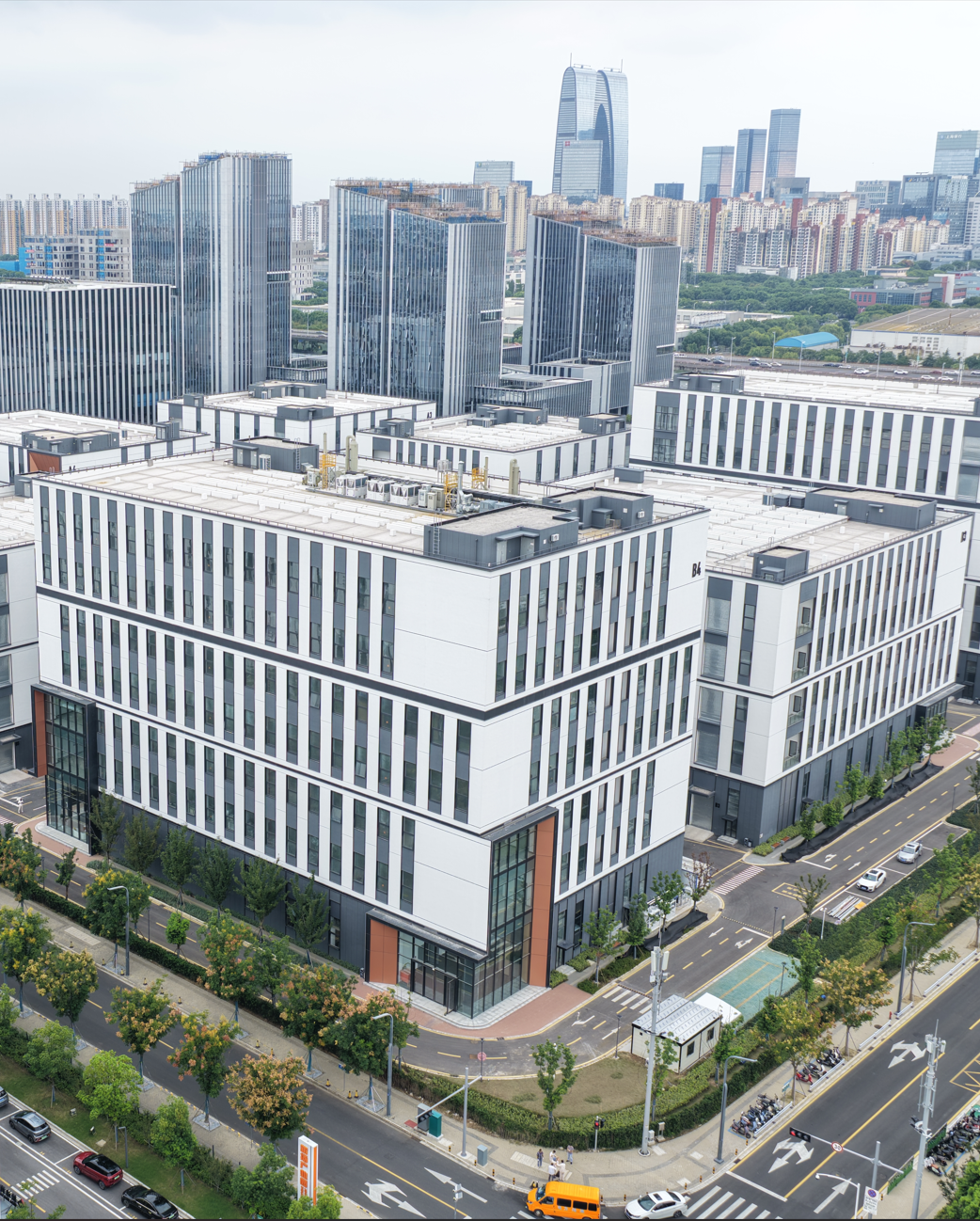

 普雨科技(苏州)有限公司成立于20247月,总部位于江苏省苏州市苏州工业园区。公司致力于将纳米压印半导体光刻设备及相关技术推向市场,为集成电路、半导体和泛半导体行业提供领先的微纳制造解决方案。

公司拥有高素质的管理与技术团队,秉持创新引领未来的理念,对齐世界一流高科技企业的研发模式,持续为客户创造价值。

热门产品

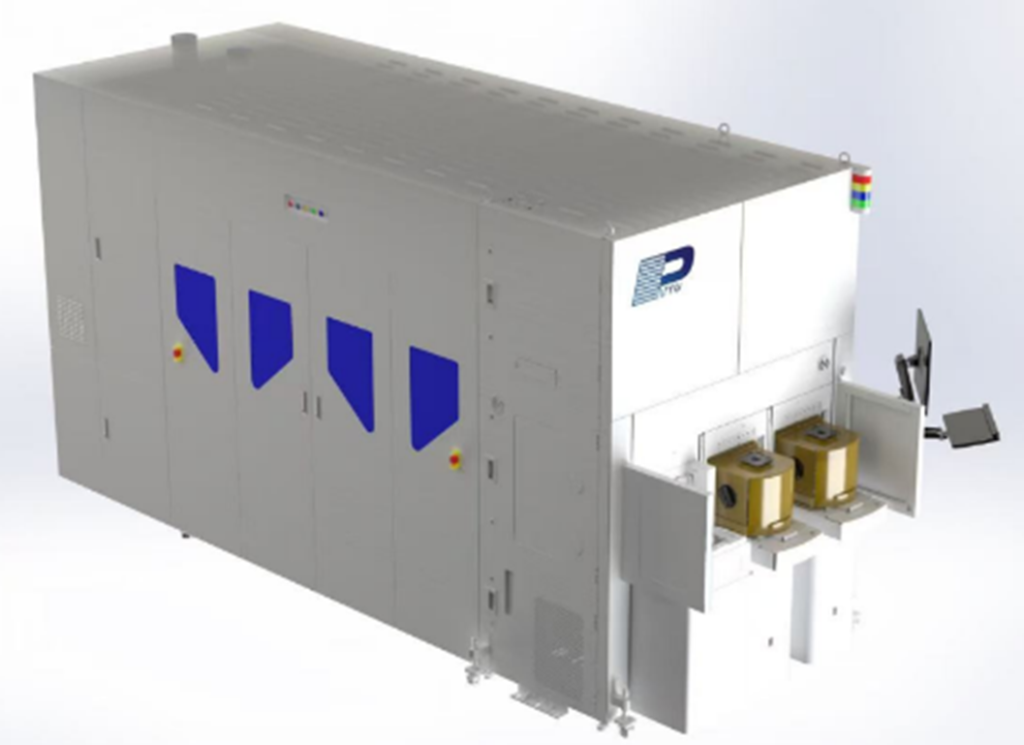

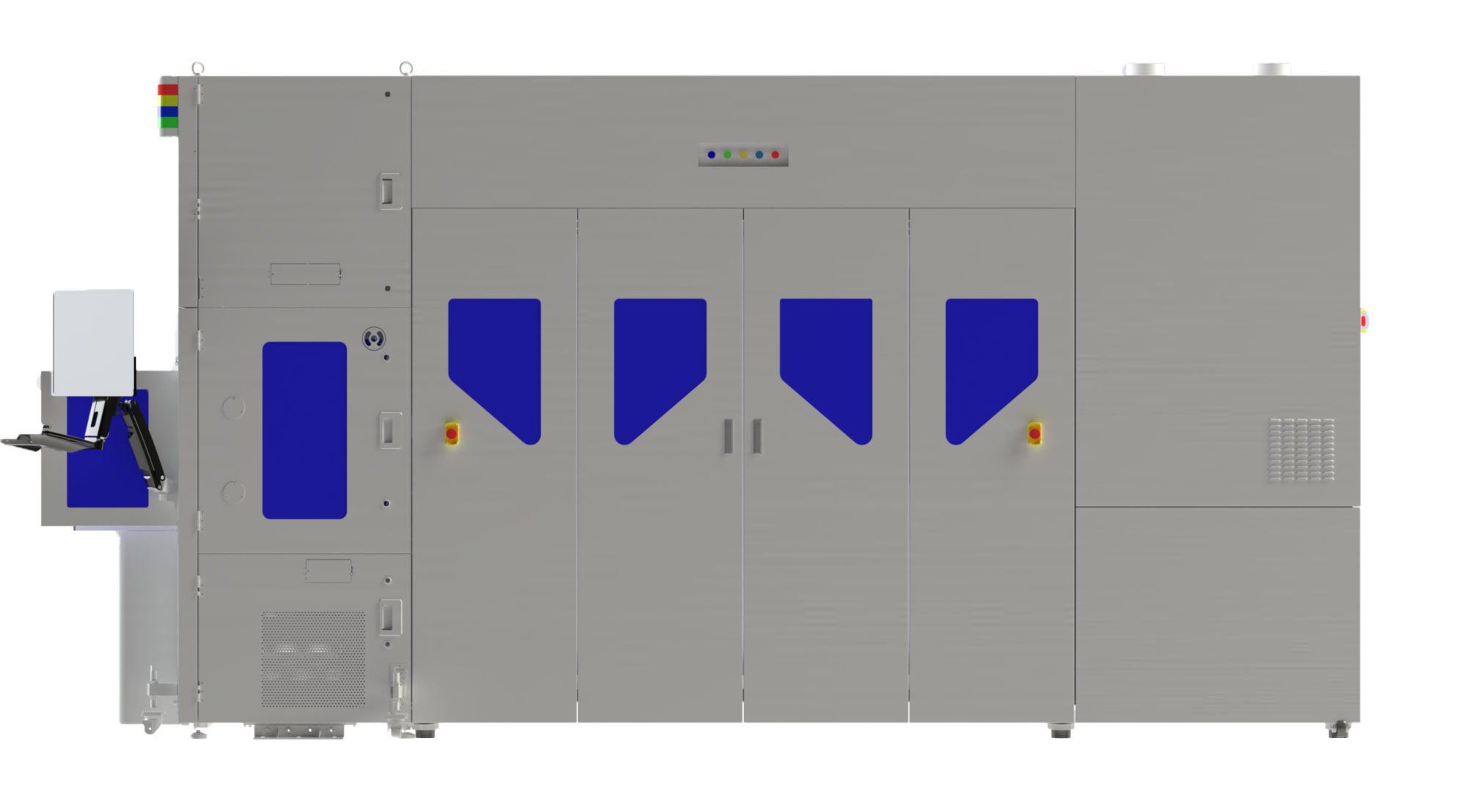

STPSENN

STPSENN 是一款纳米压印光刻的多功能平台,能够在基板上直接图案化复杂结构。该平台通过基板上的分配工艺,可精确控制抗蚀剂用量、残留层厚度及逐步工艺重复性,从而为增强现实波导、光学传感器、衍射光学元件、超表面和存储器的大规模生产提供全新的绿色工艺解决方案。

应用领域

Meta Orion AR

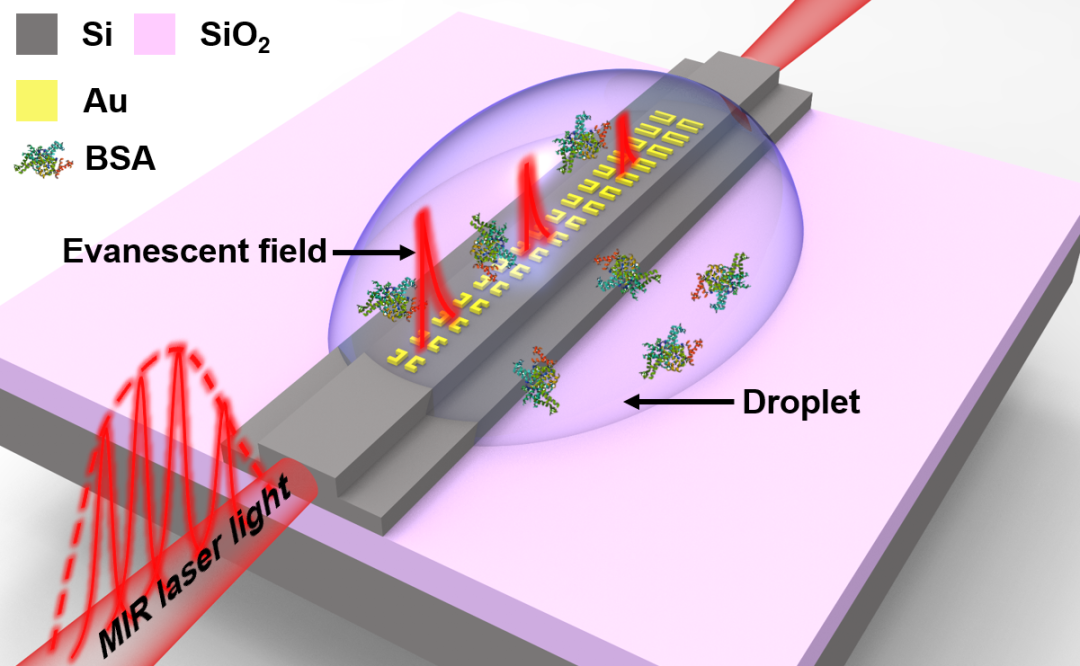

硅光工艺结合

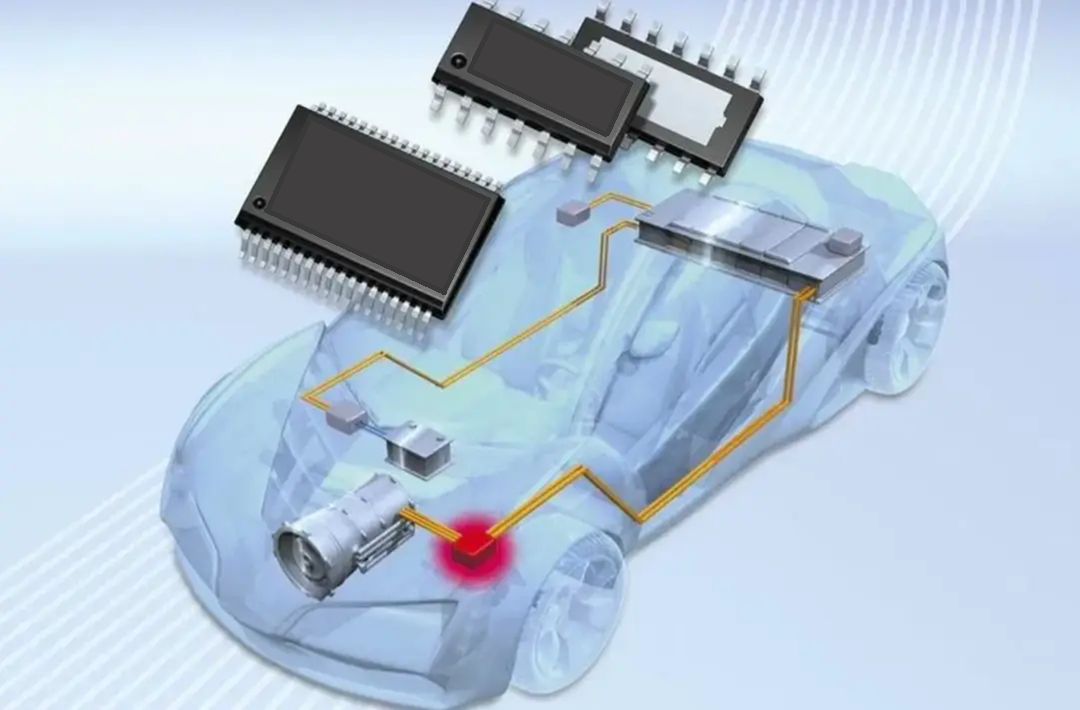

车规级芯片

逻辑存储芯片
